脱销氨在线监测仪



HT-5000DN脱硝NH3在线监测仪



系统简介:

HT-5000DN脱硝NH3在线监测仪是我公司在多年在线气体分析产品研发基础上设计推出一款烟道侧安装式NH3在线监测仪。

HT-5000DN采用200°C高温全程伴热现场取样、现场预处理、现场分析测量技术,整个与气体接触的管路确保200°C高温伴热,避免铵盐结晶,NH3H2S分析采用目前******的可调谐激光(TDLAS)测量技术。

HT-5000DN结构简单、紧凑、无运动部件,确保良好的运行稳定性。

HT-5000DN可广泛应用于SCRSNCRNH3H2S在线监测场合。



分析仪流路原理:

高温采样泵的作用下,烟气经探头(含滤芯)、伴热管线、球阀、二级过滤进入NH3H2S分析模块,最后排出,整个流路全程200°C高温伴热,避免水冷凝和铵盐结晶。为避免高粉尘导致探头滤芯堵塞,系统定期关闭球阀,并通过控制反吹隔膜阀间歇工作,反吹探头滤芯。压力变送器用于补偿测量值、也可用于检验探头是否堵塞。二级过滤器用于保护,确保探头泄漏或探头温控失效时,保护NH3H2S分析模块。

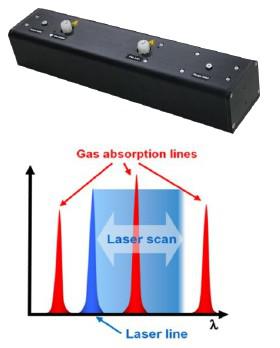

NH3分析模块:

本系统采用进口NH3H2S分析模块,该模块基于TDLAS测量技术,气体室内部温控至200°C,是目前在线测量痕量NH3H2S******的技术:

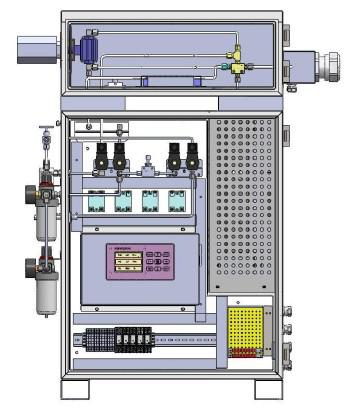

内部结构图:



主流技术比较:

技术名称 激光原位对穿式测量技术 稀释采样、转化为NO、化学发光测量技术 公司技术
测量技术 采用TDLAS直接测量,属于目前******的测量技术 间接测量法,先对气体稀释,避免水汽冷凝,然后转化 采用TDLAS直接测量,属于目前最
系统复杂性 简单 很复杂 简单
测量准确性 较低,容易受烟道内粉尘以及温度/压力/流速变化干扰 较低,气体稀释和转化过程都会引入误差 内无尘,温度、压力稳定,有压力补偿,测量数据准确
安装方式 烟道两侧对穿式安装 稀释抽取,通过气路接到分析小屋 高温伴热抽取,分析仪置于烟道旁


现场安装复杂度

较复杂,需要在烟道上开两个孔,并做光路对准

较复杂,需要建分析小屋,烟道和分析小屋之间需要布线,需要提供超低露点压缩空气

简单,只要开一个孔,机柜较轻
受烟道震动影响 有影响,因为震动导致光路发生变化 基本无影响 基本无影响
是否支持自动校准 不支持 支持 支持
校准方便性 不方便,必须将探头拆下来,利用标定管标定 方便,支持自动校准 方便,支持自动校准,流路容积小节省标气
系统成本 较高
响应时间 很短 较长 较短,10秒左右



技术参数:

测量原理 TDLAS,多次折返光路
量程 0-10ppm
零点漂移 +/-1%F.S./7d
量程漂移 +/-1%F.S./7d
响应时间 <10
模拟量输出 44-20mA 隔离输出,500Ω负载
数字量输出 2SPCO干接点输出
信号输出 RS485
伴热温度 200℃
环境温度 -10+45°C
防护等级 IP65
供电 220VAC, 1KW
压缩空气 清洁、干燥并且无油(小于-20°C@5-7公斤
额定用量 20 /分钟(用于反吹时)
尺寸 900()*285()*1100()



技术特点:

整个气体流路200°C高温伴热,并定期自动反吹,避免高粉尘和铵盐结晶堵塞过滤器和管道、以及污染分析仪气体室,免维护,周期长

采用高温抽取采样测量NH3,与原位对穿式相比,具有不受烟道内粉尘、温度、压力波动的影响,可实现自动校准等优势

在位安装(伴热管线12米长),气体室多次折返光路,确保探头到气体室出气口的容积小于0.5L,有效避免NH3强吸附性影响响应时间

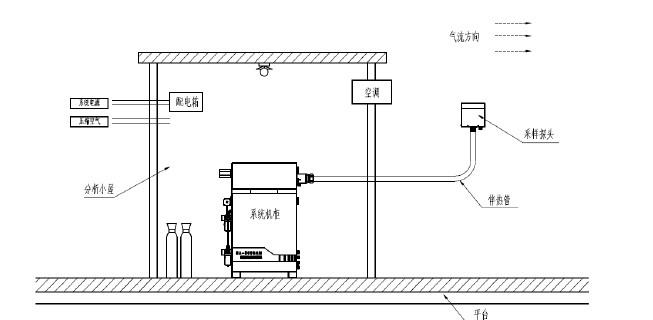

现场安装示意图:
